海南弯曲限制器的主要用途

作者：kfcrane 更新时间：2020-07-17 10:21:16

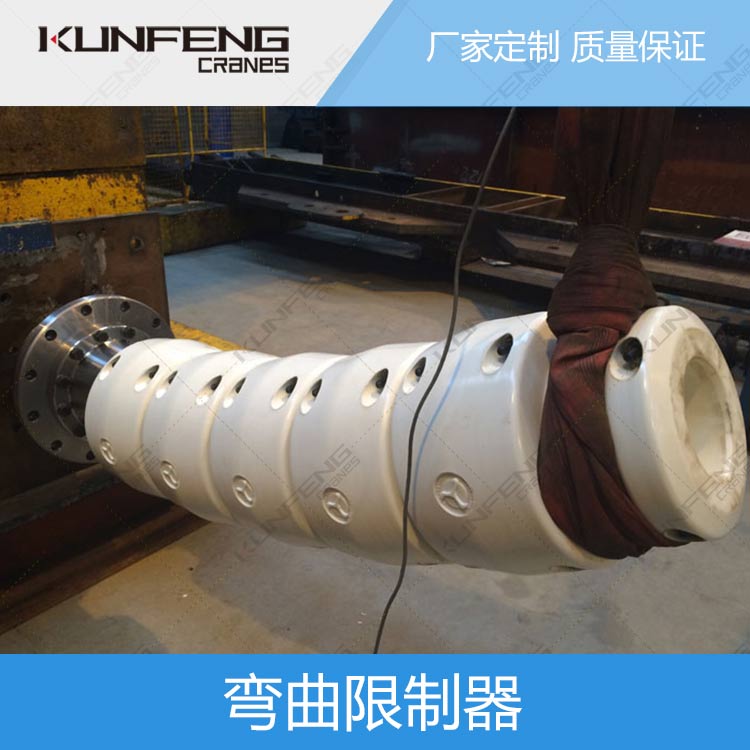

弯曲限制器主要应用于海缆施工阶段或者特殊工况下，海缆存在过度弯曲情况下保护，在海上石油平台、海上风电，在J型管下端口配合J管密封装置或J管中心夹具使用，能够有效防止海缆海缆过度弯曲。

采用哈弗式模块单元结构，通过相互咬合组成链状，相邻单元可以相对活动，在受力锁死状态下，具备最小弯曲半径，通过设计该锁死弯曲半径大于海缆最小安全工作半径，来达到限制海缆弯曲，从而保证海缆安全工作；

采用陶氏化工海工专用HYPERLAST系列材料，抗变形能力强，机械性高；

密度1.17g/cm2，质量轻，施工方便，同时在水下对海缆几乎没有附加载荷；

紧固件采用超级双相不锈钢，在海洋环境下具备及极优异的抗腐蚀能力，保证不小于28年年使用寿命。
目前的海底电缆直径普遍突破200mm，对施工作业过程中的弯曲半径控制越加重视，尤其在海底电缆水下埋设机投放阶段，原本就是施工作业的最大风险点所在，该阶段一旦发生海底电缆弯曲半径失控等状况，将会影响整条线路的后续施工及运营。由于海底电缆埋设机需要工作在设定好的埋深工况，其整体造型趋向于满足埋深作业时海缆弯曲半径控制的理想状态，但在埋设机投放阶段，由于埋设机刀片多处于接近零位的初始抬升状态，在其尾端出口位置虽多采用喇叭口设计，但受制于刀片长度及强度等限制，并不能很严格的满足海底电缆的设计工况，从而导致在埋设机投放阶段海缆往往要面临最小弯曲半径不受控的风险。
