在海上电缆都显示最大弯曲半径，如果超过该弯曲半径，可能会损坏甚至完全毁坏。聚氨酯海底电缆弯曲限制器由哈弗结构互锁的聚氨酯模制件组成，弯曲限制器用于保护柔性管道在其安装或运行阶段产生静态负载的过度弯曲和弯曲。弯曲限制器旨在防止电缆弯曲超出允许的半径。我们多年的专业知识以及训练有素的员工使我们能够为平台和海上工业用聚氨酯浇铸弹性体制造任何零件，以满足苛刻的运行条件。我们用铸造的聚氨酯海缆弯曲限制器，用于石油和海洋工业海上电缆保护。

聚氨酯海缆弯曲限制器详解

一、定义与核心功能

聚氨酯海缆弯曲限制器是一种专为保护海底电缆（如海上风电、石油平台用电缆）设计的装置，其核心功能是防止电缆因过度弯曲而损坏。当电缆弯曲半径超过安全阈值时，可能导致内部导线断裂或绝缘层失效，而该限制器通过机械结构强制限定弯曲半径，确保电缆在安全范围内运行。

二、材料特性与优势

聚氨酯材料的选择基于其以下特性：

1.耐磨耐腐蚀：耐磨性是橡胶的数倍，且能抵抗海水、化学物质的侵蚀，适合长期浸泡于海水等恶劣环境。

2.柔韧弹性：高弹性可随电缆弯曲变形，缓冲应力，避免应力集中损伤电缆。

3.耐候性强：在-40℃至80℃温度范围内性能稳定，抗紫外线、臭氧老化，适用于极地或热带海域。

4.可定制硬度：通过调整配方，可生产不同硬度的模块，以匹配电缆规格和工况需求。

三、结构设计与工作原理

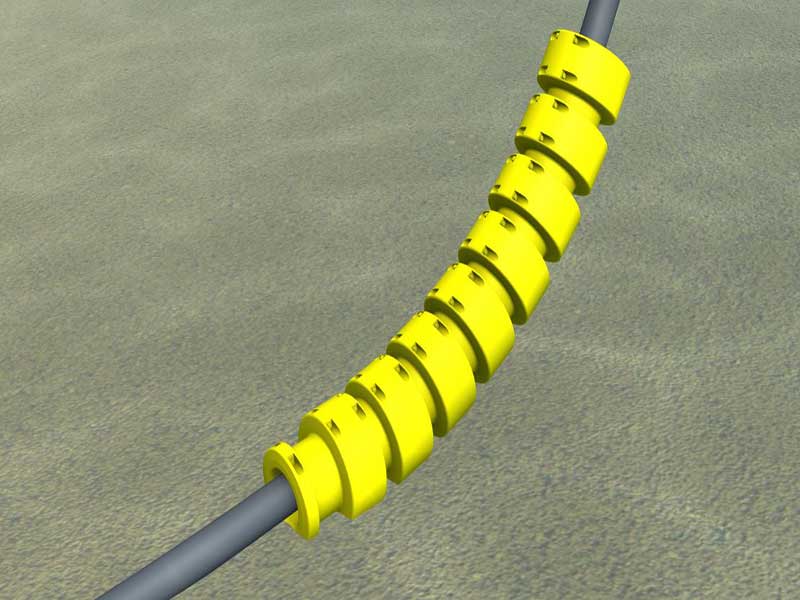

限制器通常采用模块化咬合设计，由多个聚氨酯模块通过铰接或卡扣连接成链状结构。其工作原理如下：

1.机械锁定：当电缆弯曲时，模块间相互咬合，形成半刚性弯曲结构，锁紧半径等于或大于电缆最小允许弯曲半径。

2.模块化定制：可根据电缆长度和直径调整模块数量，实现精准保护。例如，青岛某企业设计的模块由两片对称结构单元通过螺栓和定位销连接，确保安装精度。

3.轻量化设计：相比金属保护装置，重量减轻30%-50%，便于人工安装和拆卸。

四、应用场景与经济效益

1.海上风电：安装在J型管下端口，防止洋流冲击导致海缆弯折，减少因电缆损坏引发的停机损失。

2.石油平台：用于平台与海床连接处、海缆跨越区域，确保电力/信号传输稳定，避免因电缆断裂导致的生产中断。

3.海底通信网络：保护光电复合缆，防止复杂海况（如内波、潮汐）造成的弯曲损伤，延长使用寿命。

4.桥梁/隧道：限制动态负载下的线缆弯曲，降低维护成本。

五、技术挑战与改进方向

当前设计仍存在优化空间：

1.模块效率：单个模块长度较短，导致装配时模块数量多、效率低。未来可通过延长模块长度减少总数，例如将模块长度从10cm增至20cm，降低30%的安装时间。

2.结构优化：现有模块尾部因强度需求较长，材料用量大。研究新型咬合结构，在保证强度的同时缩短尾部，可节省15%-20%的材料成本。

3.耐久性提升：针对模块颈部与尾部连接处易断裂的问题，采用纤维增强聚氨酯复合材料，可将寿命延长至10年以上。

六、行业趋势与前景

随着海洋工程向深水化、规模化发展，聚氨酯海缆弯曲限制器的需求持续增长。据市场调研，全球海底电缆保护设备市场规模预计2027年将达到12亿美元，其中聚氨酯材料占比将超过60%。未来，结合智能监测技术（如嵌入光纤传感器实时监测弯曲状态），该装置有望实现从被动保护到主动预警的升级，进一步提升海洋能源开发的安全性。
