弯曲限制器的构成

作者：kfcrane 更新时间：2020-07-30 03:10:33

海洋资源开发，以及跨水域通信，通常需要采用海底电缆。海底电缆在铺设过程中，以及在终端连接处，很有可能出现电缆过度弯曲现象，造成电缆损坏。弯曲限制器的作用就是防止电缆过度弯曲，保护电缆正常运行。目前普遍采用的弯曲限制器，由于颈部空间较大，造成整体结构的不稳定，同时由于缆的运动，可能造成限弯器单元颈部过渡段磨损严重，也可能造成结构失效。

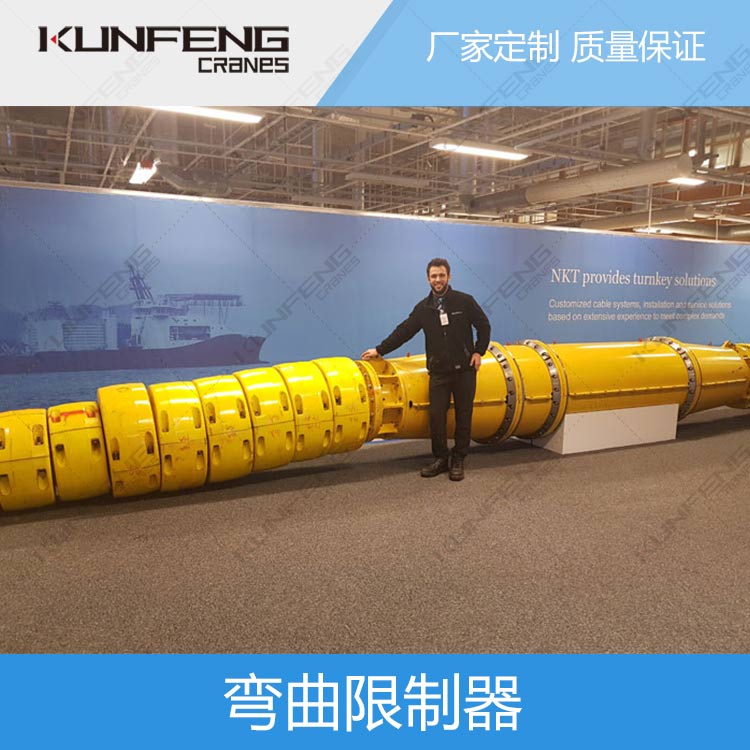

一种新型的海底电缆弯曲限制器，包括至少两个的弯曲限制器单元，通过首尾咬合互锁串接在一起。每个弯曲限制器单元包括首部凸环、颈部、过渡段和尾部凸环，上述四个部分依次连接。

所述弯曲限制器单元，在颈部和过渡段的连接位置，设置了加强筋。

优选地，所述弯曲限制器单元，采用哈弗式结构，由两块半圆对称模块通过螺栓连接，扣合而成，并通过一侧的定位销与另一侧的定位孔相互配合定位。

优选地，所述的弯曲限制器单元，尾部凸环与颈部的过渡段采用锥面设计，并且锥面与尾部凸环和颈部的连接处采用倒角过渡。
