桁架机器人使用的齿条质量看桁架机器人使用寿
作者：kfcrane 更新时间：2021-09-01 01:46:41
由于桁架机器人的齿条齿廓是直的，齿廓上的所有点具有相同的压力角，并且等于齿廓的倾斜角，这称为齿廓角，标准值为20°。任何平行于波峰线的线具有相同的节距和模量。

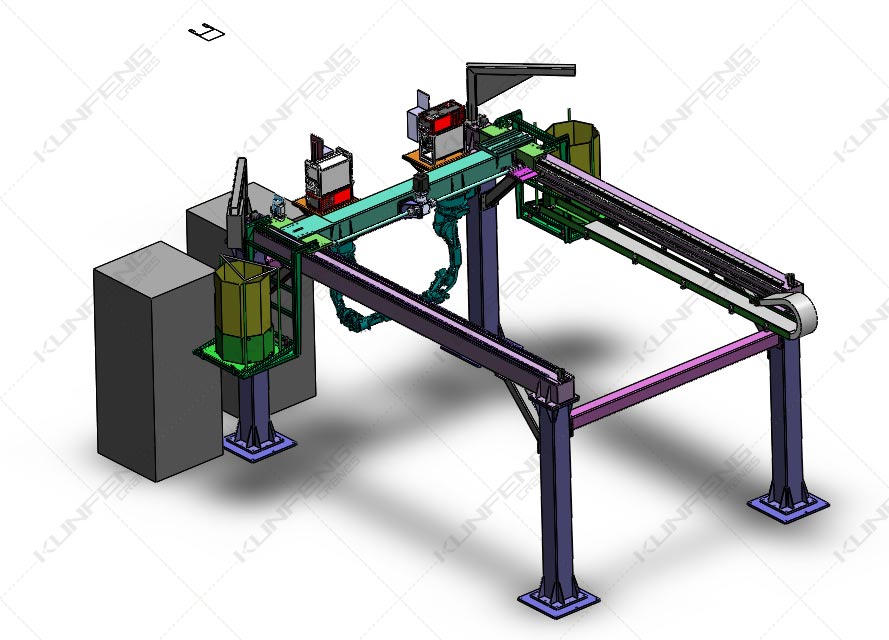

桁架机器人照片
桁架机器人运行线条一般都是平行于齿顶线且齿厚等于齿槽宽度的直线称为分度线(中线)，它是计算齿条尺寸的参考线。
在桁架机器人的齿条齿轮成形过程中，影响齿条加工制造质量的因素很多，其中齿形精度取决于插齿刀的齿形精度，齿距精度取决于插齿刀的分齿精度和机床的传动精度。从制造过程的角度来看，这两种精度要求的质量基本稳定。然而，在加工过程中，经常会出现以下加工质量问题：量规
杆距离c合格，但齿高很小或很大，因此刀具或工件会因此被修理。这个问题涉及产品图纸分析、刀具选择、加工控制和检验等。
杆距离c合格，但齿高很小或很大，因此刀具或工件会因此被修理。这个问题涉及产品图纸分析、刀具选择、加工控制和检验等。
桁架机器人齿条
桁架机器人的齿条和插齿机的基本参数，分析了插齿机的基本啮合过程，阐述了产品图中规定的齿轮尺寸偏差的功能和控制，特别指出了产品图中未注明的齿条工作高度的质量控制。产品制造过程采用各种**的机器和专业技术。在严格的监督和质量控制下，产品达到高标准，齿条滚齿机可
以加工MP0。长度为1米0的大齿条(齿排)。两个5米的规格可以根据不同的要求无限连接，这是高精度JIS 2级。齿条装配说明：齿条的拼接，可以使用安装块。虽然大多数情况下是可以的，但是会引起传动方向的误差。这些误差在每个拼接处集聚，特别是长距离传动的情况。
以加工MP0。长度为1米0的大齿条(齿排)。两个5米的规格可以根据不同的要求无限连接，这是高精度JIS 2级。齿条装配说明：齿条的拼接，可以使用安装块。虽然大多数情况下是可以的，但是会引起传动方向的误差。这些误差在每个拼接处集聚，特别是长距离传动的情况。
桁架机器人齿条齿轮
如果桁架机器人使用高精度磨削齿条在高精度方案的应用时，我们推荐客户使用齿条安装工具来达到**精度的齿条拼接处节线误差。
桁架机器人齿条安装工具箱包括：桥型千分表，调整装置和磁性量棒。有了这些工具，使齿条的安装避免了额外的误差加入到传动系统。
桁架机器人的齿条润滑系统：
桁架机器人齿轮齿条的自动润滑装置，包括固定块、高速转速接头、润滑喷油齿轮、润滑油接头和润滑油泵组件，所述润滑油接头安装在高速转速接头一端，润滑喷油齿轮安装在高速转速接头的另一端，润滑喷油齿轮与齿条啮合；润滑油接头通过管道与润滑油泵组件连接，高速转速接头通
过固定块安装在机器人滑台上。本实用新型结构设计合理，在自动化生产过程中，可以自动定时定量、均匀地对桁架机器人齿轮齿条进行保养，提高了保养的质量，减轻了人员的劳动量，减轻了工人的劳动强度。
过固定块安装在机器人滑台上。本实用新型结构设计合理，在自动化生产过程中，可以自动定时定量、均匀地对桁架机器人齿轮齿条进行保养，提高了保养的质量，减轻了人员的劳动量，减轻了工人的劳动强度。
